Jstone 樓宇自控系統

       Jstone 樓宇自控系列產品適用于各種樓宇的自動化控制及工業生產過程的自動化控制。產品系列分為三個層次：管理層、控制層和末端層。
       管理層：Edifice-X系統軟件是一套應用于樓宇控制系統集成及管理的專用軟件，能以靈活多樣的“組態方式”和國內外各種工業控制廠家的設備進行網絡通訊，同時還可方便的向控制層和管理層提供軟、硬件接口，具有系統集成、功能集成、網絡集成和軟件界面集成等特點。Edifice-X系統軟件可用于樓宇自控系統的上位機管理、智能化系統的中央集成管理（BMS）、機房監控系統的上位機管理以及工業過程控制系統的上位機管理。
       控制層：通用控制器系列產品（JSCxxxx）支持MODbus、BACnet等多種協議，可提供多種控制功能，如：閉環控制、PID控制、以及恒溫控制、時間程序控制等，既可聯網運行，也可脫網獨立運行。該系列產品提供靈活組合的模擬量和數字量的輸入和輸出，完成對樓宇控制系統中空氣處理機、新風機、送排風機、照明、給排水等設備的聯網監控。通用控制器系列產品結合Edifice-X系統軟件、JSNET系統控制器和末端設備，即可自成一套樓宇控制系統；通用控制器系列產品也可作為I/O擴展模塊，與Johnson、Honeywell、Schneider、Saia等樓控品牌配套，以降低工程造價及滿足某些特定的用戶需求；此外，通用控制器系列產品結合可編程文本顯示器(JS-BA-2005)或其它人機界面，可完成與各種機器設備的控制配套。
       末端層：末端層主要由各類設備組成，如室內溫濕度傳感器、壓差開關、壓力變送器、照度送變器、綜合電量儀等，末端層設備采集現場的溫度、濕度、壓力、照度、電流、電壓等信號，然后傳遞給控制層的設備，以完成相應的控制任務。

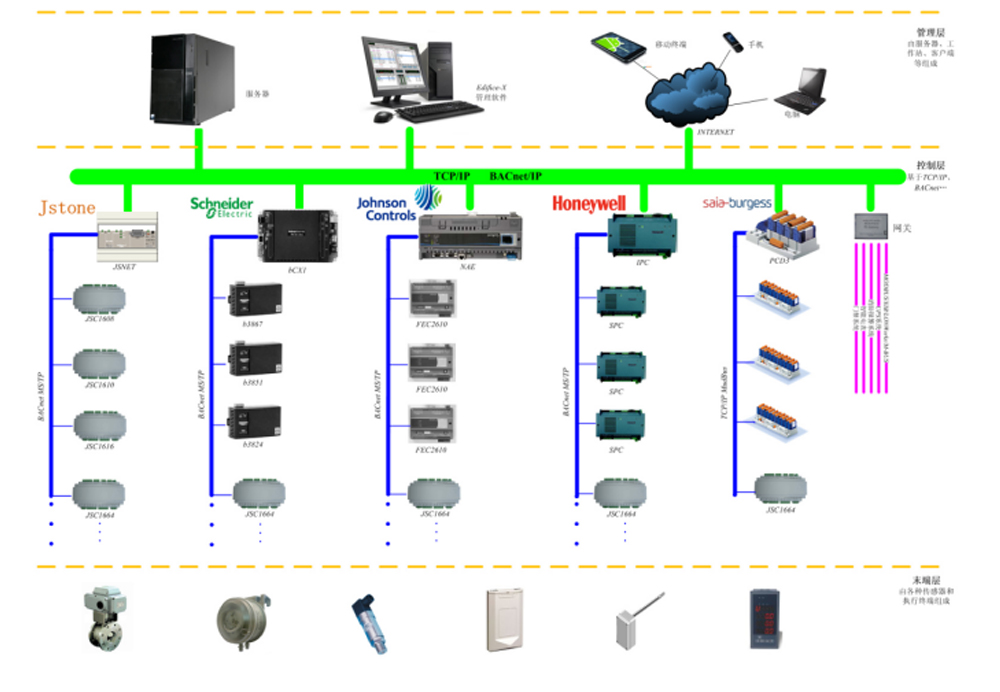

       Jstone 樓宇自控系列產品的應用系統圖如下所示：
